LED2 Magline II, lineární svítidlo pro Mag track 48V, 12W 4000K DALI, 30,6cm
Kód: LE2 6481043DSouvisející produkty
Detailní popis produktu

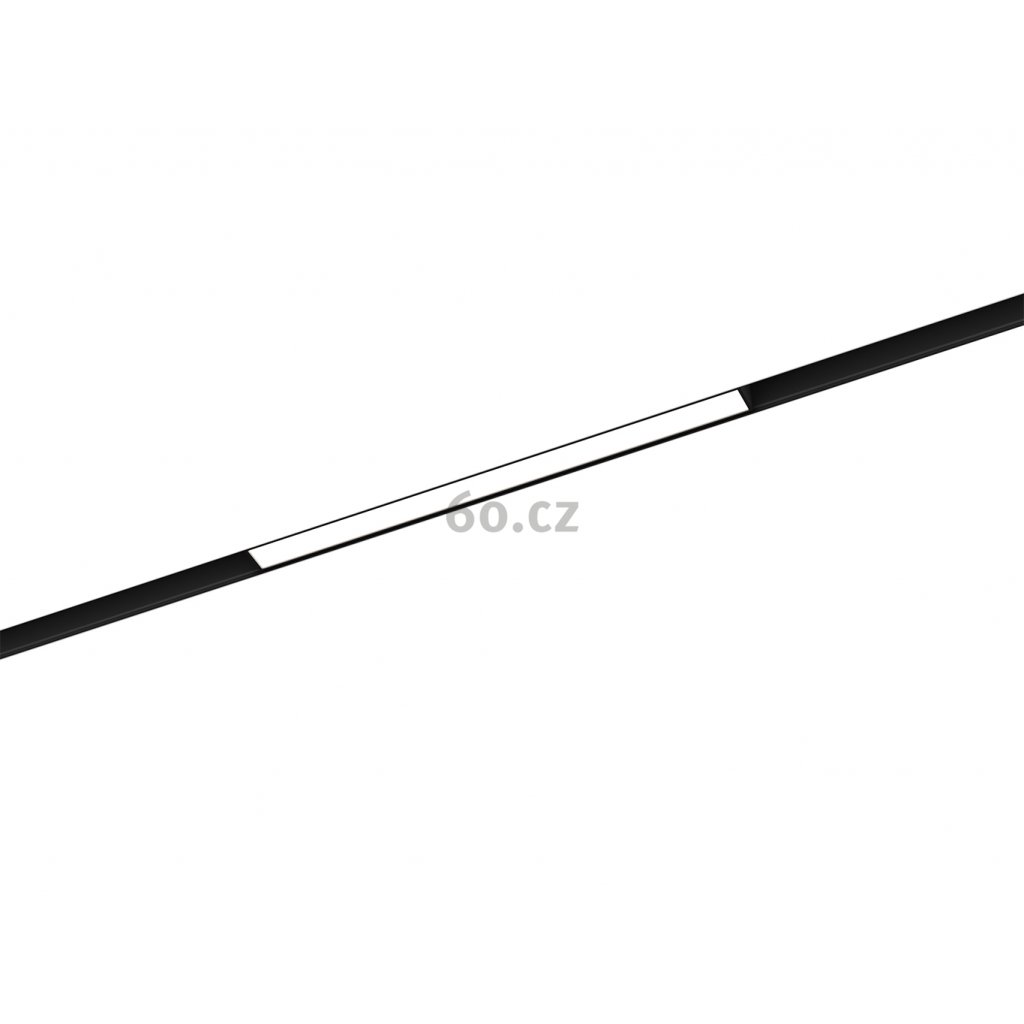

LED2 Magline II: lineární svítidlo s kvalitním světlem do magnetické kolejnice Mag track 48V od výrobce LED2.

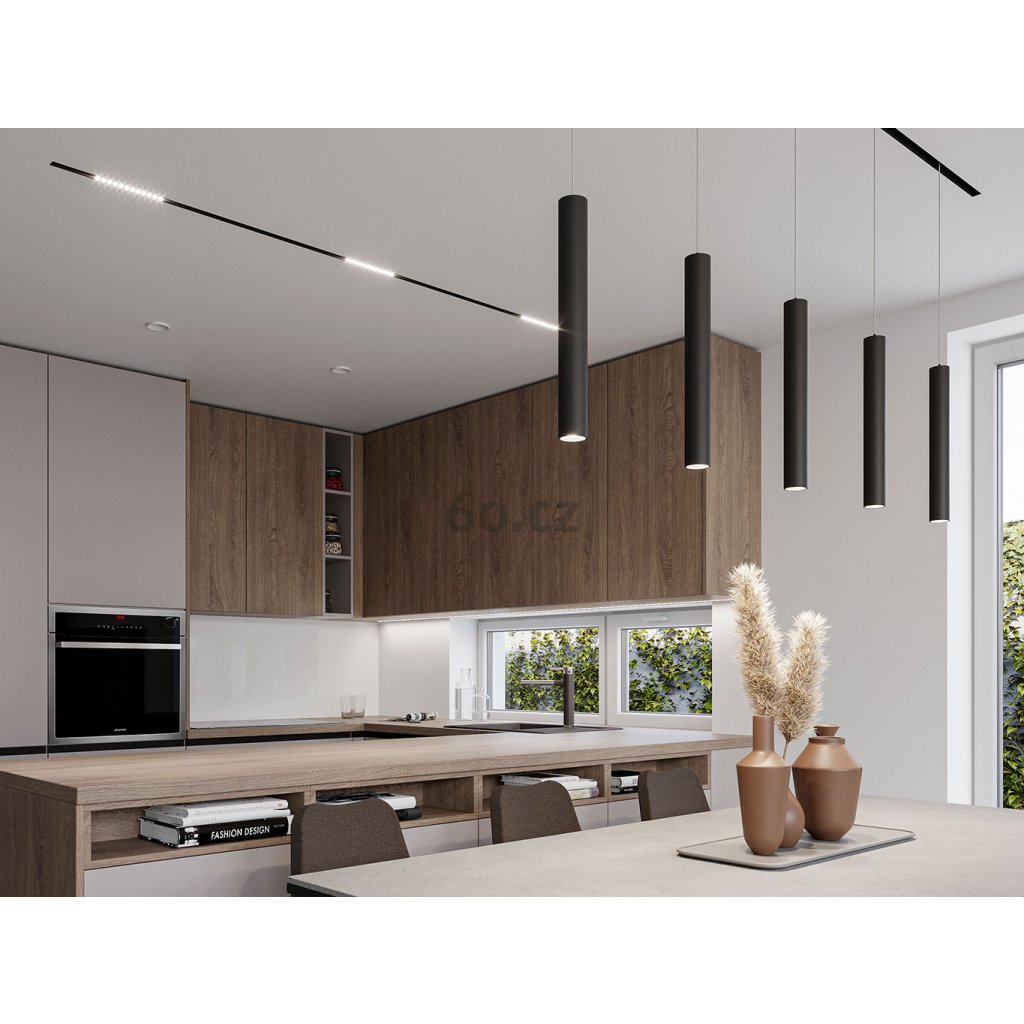

Svítidla LED2 Magline II je určen pro moderní difusní osvětlení, neutrální bílá barva světla 4000K je vhodná do pracovního interiéru: kuchyně, kanceláře, prodejny, komerční prostory, atp. S využitím systému DALI umožňuje stmívání a je možné vytvářet světelné scény, tzn. zvlášť ovládat různé reflektory, lineární svítidla a závěsná svítidla.

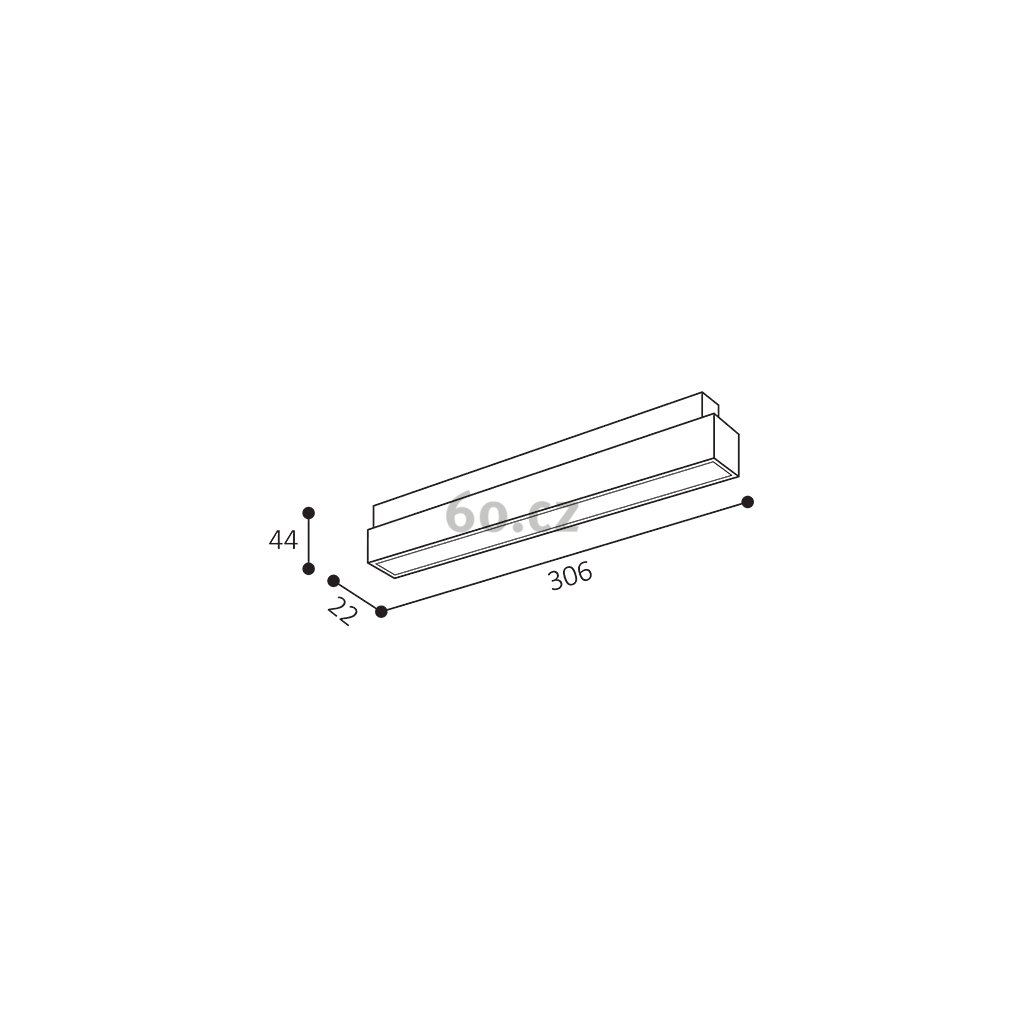

Délka 30,6cm, šírka 2,2cm.

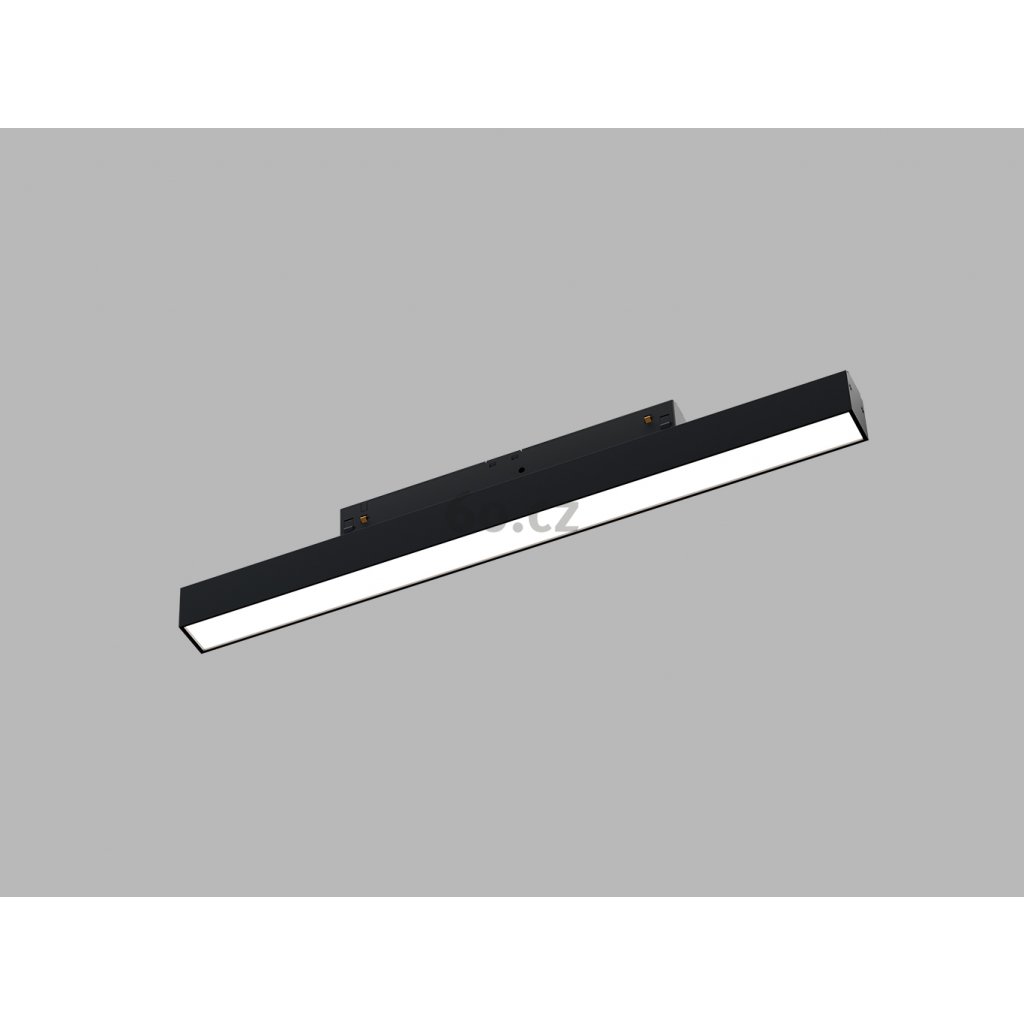

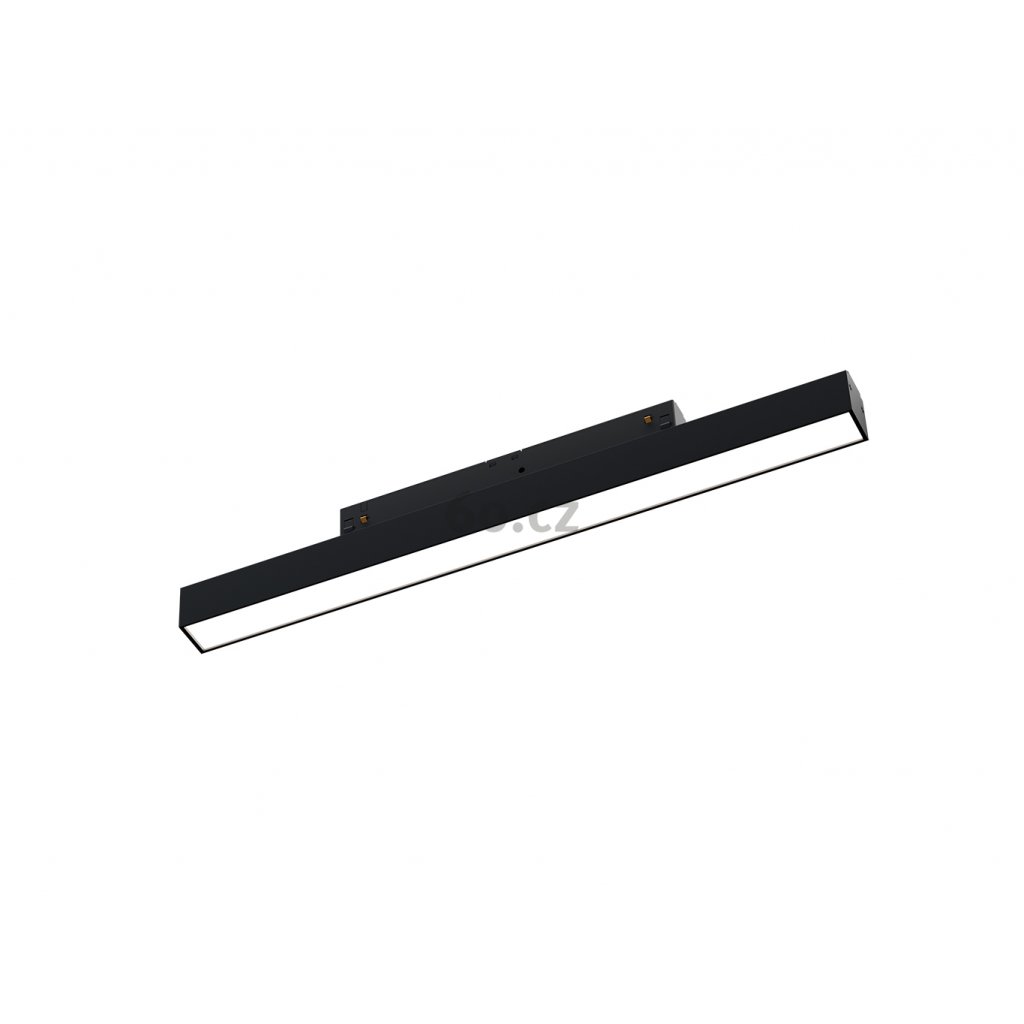

Svítidlo vyrobeno z hliníku s černou povrchovou úpravou RAL 9005 a bílé PMMA.
Vyzbrojeno 12W LED se světelným tokem 1020lm. Neutrální barva světla 4000K. Úhel svícení 110°. Index podání barev: 90.
Osazeno trafem 48V/250mA, ovládané DALI.
Pro architekty k dispozici na vyžádání soubory pro 3D vizualizace a také k výpočtu osvětlení.
Doplňkové parametry
| Kategorie: | Kolejnicové světelné systémy |
|---|---|
| Záruka: | 5 let |
| EAN: | 8585054426430 |
| ? Způsob ovládání: | Stmívatelné |
| ? Barva svítidla: | Černá |
| ? Materiál: | Kov |
| ? Styl osvětlení: | Levné, Moderní, Architektonický |
| Konstrukce svítidla: | Magnetické |
| ? Místnost: | Kuchyně, Pracovna |
| ? Tvar: | Hranaté |
| Hmotnost: | 0,25 kg |
| Výkon svět. Zdroje: | LED 12W |
| ? Závit žárovky: | LED |
| Svět. zdroj součástí dodávky: | ano |
| Světelný tok svítidla (lumen): | 1020 |
| ? Energetická třída: | G |
| ? Teplota barvy světla: | 4000K |
| Úhel svícení (stupně): | 110 |
| ? Index podání barev: | 90 |
| Ovládání a stmívatelnost: | DALI |
| ? Způsob stmívání: | stmívatelné DALI |
| ? Napájení: | 48 V |
| ? Krytí IP: | IP20 |
| Filtrovat podle částí systému: | svítidla |
| ? Typ svítidla: | Kolejnicové |
| Série: | Mag Track, Magline II |
| ? Výrobce/značka: | LED2 |
-
